Nano alumina: satu kejayaan dalam kekonduksian terma, memperkasakan pelesapan haba yang cekap merentasi pelbagai industri

2026-01-16 - Tinggalkan saya mesej

Dalam era semasa pengecilan peranti elektronik, pembangunan pesat industri tenaga baharu, dan peningkatan berterusan kuasa lampu LED, "pelesapan haba" telah menjadi hambatan teras yang menyekat peningkatan prestasi produk dan lanjutan jangka hayat. Bahan konduktif terma tradisional sama ada mempunyai kecekapan kekonduksian haba yang tidak mencukupi, keserasian yang lemah, dan terdedah kepada mendap, menjadikannya sukar untuk memenuhi keperluan senario permintaan tinggi.Nano aluminium oksida, dengan struktur skala nano yang unik dan kekonduksian terma yang sangat baik, menjadi "kejayaan prestasi" dalam bidang kekonduksian terma, menyediakan penyelesaian pelesapan haba yang cekap untuk pelbagai industri seperti elektronik, tenaga baharu dan pencahayaan.

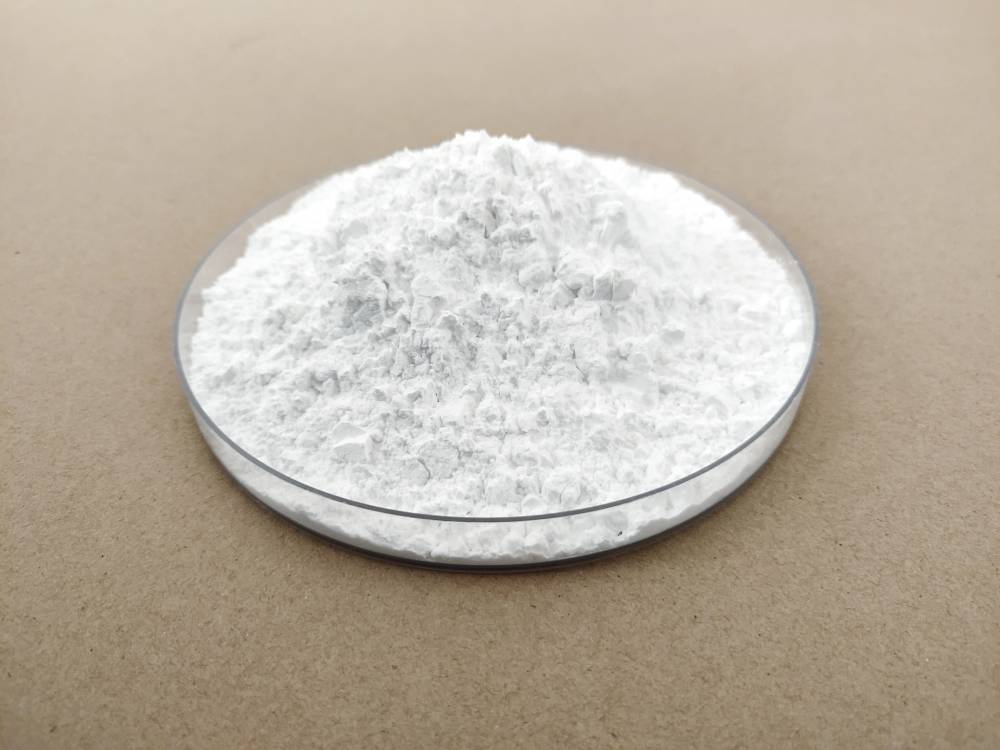

MGO


Pertama, mengapa memilih nano alumina? Ciri teras mewujudkan kelebihan kekonduksian terma


Sebagai serbuk berfungsi skala nano yang tertumpu pada bidang kekonduksian terma, produk aluminium oksida amat sepadan dengan keperluan senario kekonduksian terma dari segi proses penyediaan dan reka bentuk prestasi. Kelebihan teras boleh diringkaskan sebagai "tiga tertinggi dan dua pengoptimuman":


1. Kekonduksian haba yang tinggi, kecekapan pelesapan haba yang jauh lebih tinggi daripada serbuk tradisional

Melalui kawalan struktur kristal khas dan pengoptimuman saiz zarah, kekonduksian terma boleh mencapai 30-35 W/(m · K), jauh melebihi skala mikrometer tradisional aluminium oksida (biasanya di bawah 20 W/(m · K)). Saiz zarah skala nano membolehkan serbuk diisi dengan lebih sekata ke dalam matriks konduktif terma, membentuk laluan konduktif terma "tanpa celah", mengurangkan rintangan haba dengan ketara, dan membolehkan haba cepat dipindahkan ke antara muka pelesapan haba, menyelesaikan masalah "pemanasan melampau tempatan" peralatan.


2. Penyerakan yang tinggi, untuk mengelakkan penggumpalan menjejaskan kesan pengaliran haba. Serbuk nano tradisional mudah diglomerasi kerana tenaga permukaan yang tinggi, menghasilkan "zon buta pengaliran haba" di dalam bahan pengaliran haba. Selepas rawatan pengubahsuaian permukaan, kandungan hidroksil pada permukaan alumina dikawal dengan tepat dalam julat yang munasabah, yang boleh mencapai keserasian yang sangat baik dengan substrat konduktif terma arus perdana seperti resin epoksi, getah silikon, poliuretana, dan lain-lain. Ia boleh tersebar secara seragam dalam substrat tanpa memerlukan penambahan sejumlah besar penyerakan, memastikan kesinambungan kekonduksian mekanikal dan penyerakan haba dapat dielakkan. bahan tersebut.


3. Kestabilan tinggi, sesuai untuk keadaan kerja yang kompleks


Aluminium oksida mempunyai kestabilan kimia yang sangat baik dan rintangan suhu tinggi. Ia tidak mengalami perubahan fasa atau penguraian dalam julat suhu -50 ℃ hingga 200 ℃, dan tidak bertindak balas secara kimia dengan pelbagai substrat konduktif terma. Sama ada operasi suhu tinggi jangka panjang peranti elektronik atau kitaran pengecasan dan nyahcas bateri tenaga baharu, alumina boleh mengekalkan kekonduksian terma yang stabil dan memanjangkan hayat perkhidmatan produk.


4. Kandungan kekotoran yang rendah memastikan keselamatan produk


Melalui proses penulenan yang tepat, kandungan kekotoran alumina (seperti besi, natrium, silikon, dll.) dikawal di bawah 0.01%, tanpa pencemaran logam berat, dan memenuhi piawaian alam sekitar seperti RoHS dalam industri elektronik. Ia juga boleh memastikan keselamatan dan tidak berbahaya dalam komponen konduktif terma perkakas rumah yang bersentuhan dengan kulit dan peranti elektronik yang digunakan oleh kanak-kanak.


5. Keberkesanan kos yang sangat baik, mengurangkan kos pengeluaran untuk perusahaan


Berbanding dengan serbuk seperti nano aluminium nitrida dan nano silikon karbida dengan kekonduksian terma yang serupa, alumina mempunyai rangkaian sumber bahan mentah yang lebih luas dan proses penyediaan yang lebih matang, dengan harga hanya 1/3 hingga 1/2 daripada bekas. Sambil memastikan kekonduksian terma memenuhi piawaian, ia dapat membantu perusahaan mengurangkan kos pengeluaran bahan konduktif terma dengan ketara dan meningkatkan daya saing pasaran produk.

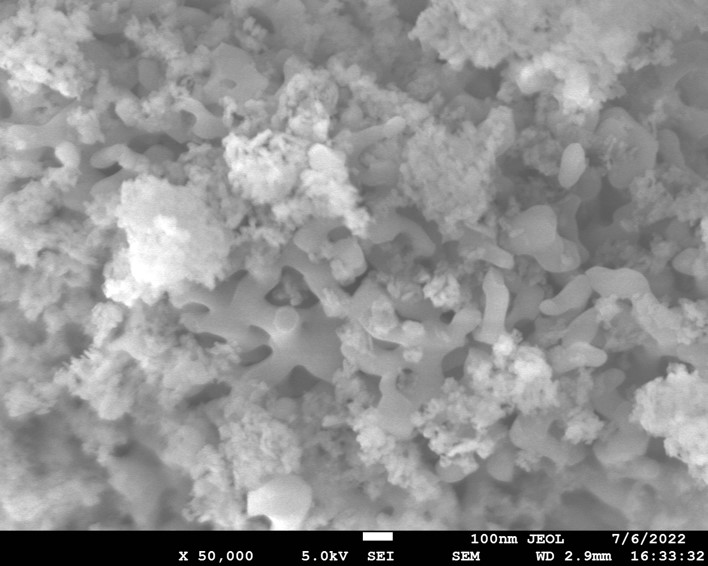

al2o3

Kedua, aplikasi khusus alumina dalam bidang kekonduksian terma: daripada komponen teras kepada produk akhir

1. Dalam bidang peranti elektronik: menyediakan perlindungan penyejukan untuk cip dan papan PCB


Dengan peningkatan penyepaduan cip, CPU、GPU、 Penjanaan haba komponen teras seperti IC kuasa terus meningkat. Jika pelesapan haba tidak tepat pada masanya, ia boleh menyebabkan kemerosotan prestasi atau keletihan cip. Ia digunakan terutamanya dalam dua jenis bahan konduktif terma utama: • filem silikon konduktif terma/gel konduktif terma: nano alumina ditambah pada matriks gel silika sebagai pengisi konduktif terma, dan kekonduksian terma filem silikon konduktif terma boleh mencapai 2.0~5.0 W/(m ・ K), yang boleh memuatkan rapat antara cip dan konduktif haba, dan mengisi celah antara cip dengan cepat, dan mengisi celah haba. Pada masa ini, ia digunakan secara meluas untuk penyejukan cip dalam komputer riba, pelayan dan stesen pangkalan 5G, mengurangkan suhu kerja cip sebanyak 15-25 ℃ dan meningkatkan kestabilan prestasi lebih daripada 30%.


Dakwat konduktif terma untuk papan PCB: Menambah nano alumina pada lapisan litar konduktif terma papan PCB boleh meningkatkan kecekapan kekonduksian terma lapisan litar dan mengelakkan masalah "titik panas" yang disebabkan oleh arus tempatan yang berlebihan. Terutamanya dalam papan PCB elektronik automotif (seperti dalam radar kereta dan pengawal pemanduan autonomi), rintangan suhu tinggi nano alumina memastikan operasi stabil papan PCB dalam persekitaran suhu tinggi petak enjin, mengurangkan kadar kegagalan sebanyak 50%.


2. Dalam bidang tenaga baharu: Membantu dalam "pelesapan haba selamat" bateri dan stesen pengecasan


Isu pelesapan haba pek bateri kenderaan tenaga baharu, bateri simpanan tenaga dan stesen pengecasan berkaitan secara langsung dengan keselamatan dan ketahanan penggunaan.


Senario aplikasi alumina nano terutamanya termasuk: • Pelekat pengedap konduktif terma untuk pek bateri: Mencampurkan nano alumina dengan pelekat pengedap resin epoksi dan menyegelnya di antara sel bateri modul bateri, yang boleh membetulkan sel, mengasingkan kesan luaran dan dengan cepat memindahkan haba yang dijana oleh pengecasan sel dan nyahcas ke cangkang pek bateri. Menurut data ujian daripada syarikat kenderaan tenaga baharu, penggunaan pelekat enkapsulasi yang mengandungi nano alumina boleh mengurangkan suhu maksimum pek bateri sebanyak 12 ℃, memanjangkan hayat kitaran cas dan nyahcas lebih daripada 200 kali, dan secara berkesan mengelakkan risiko "termal lari".


Tampal terma longgokan pengecasan: Modul kuasa longgokan pengecasan menjana sejumlah besar haba semasa pengecasan beban tinggi. Penggunaan pes haba yang diperbuat daripada alumina nano antara modul kuasa dan kipas penyejuk meningkatkan kecekapan haba sebanyak 40% berbanding pes haba tradisional, memanjangkan masa pengecasan berterusan longgokan pengecasan daripada 2 jam kepada 4 jam tanpa penutupan yang kerap untuk penyejukan.


SAT NANO ialah pembekal terbaikserbuk al2o3di China, kami boleh menawarkan 10-20nm, 30nm, 50nm dan 100nm, dan 1-10um, jika anda mempunyai sebarang pertanyaan, sila hubungi kami di sales03@satnano.com
