Serbuk Nano Fe₃O₄ Merah-Merah lwn. Hitam untuk Aplikasi Bateri Litium-Ion

Hitam, fasa-tulenFe₃O₄ialah gred pilihan untuk aplikasi anod bateri lithium-ion. Warna coklat kemerahan menunjukkan bahawa permukaan serbuk telah teroksida separa (keFe₂O₃), yang menjejaskan prestasi elektrokimia.

Apakah Maksud Perbezaan Warna?

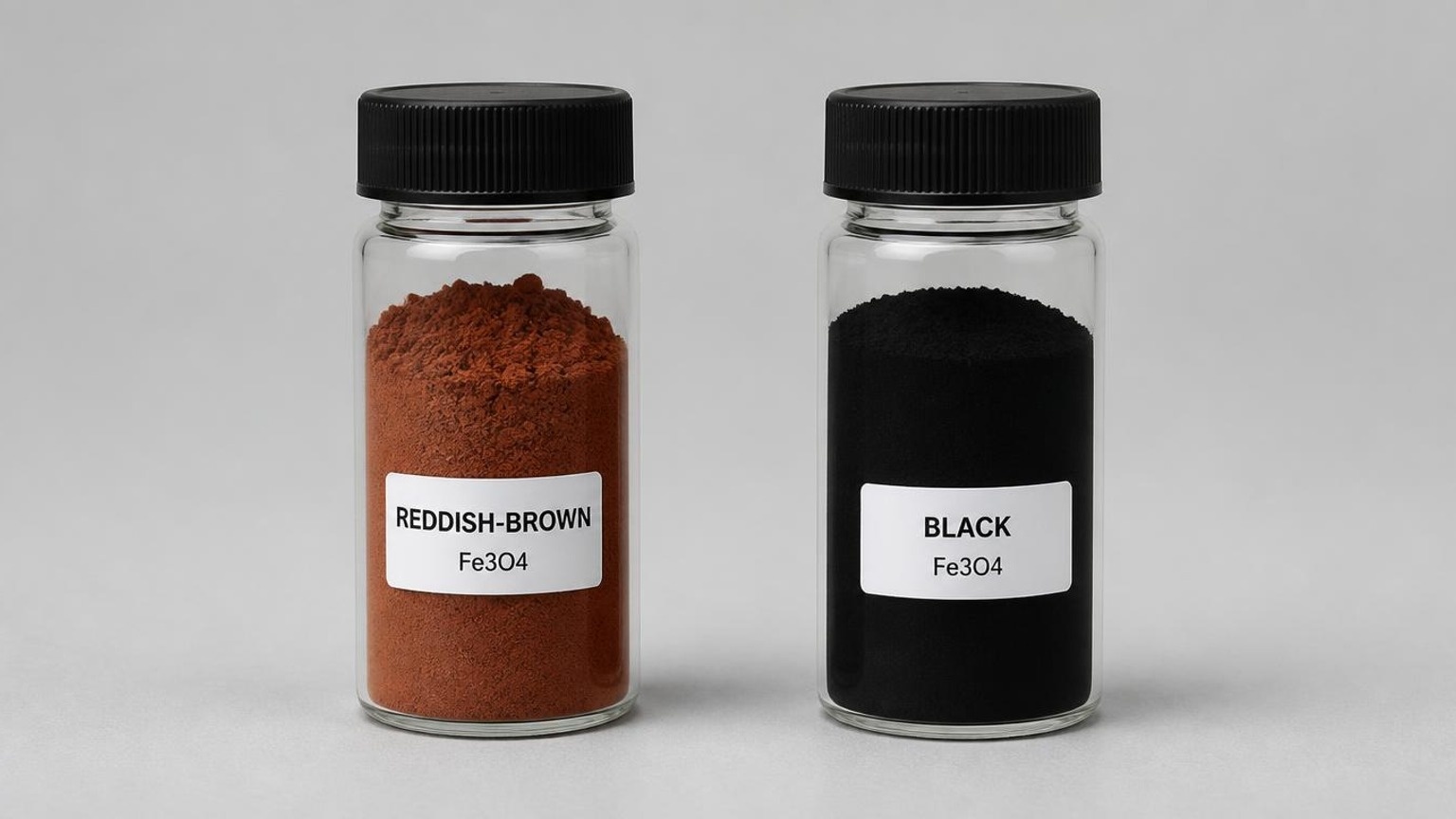

Hitam = Fe₃O₄ tulen fasa (magnetit, struktur spinel songsang, mengandungi kedua-dua Fe²⁺ dan Fe³⁺)coklat kemerahan = permukaan Fe₃O₄ sebahagiannya telah teroksida kepada Fe₂O₃ (terutamanya γ-Fe₂O₃, berwarna perang kemerahan). Oleh kerana serbuk nano mempunyai luas permukaan khusus yang sangat besar, pengoksidaan permukaan Fe²⁺ adalah isu biasa. Semakin merah serbuk, semakin teruk pengoksidaan.

Kesan pada Prestasi Bateri Litium-Ion

Fe₃O₄ ialah bahan anod jenis penukaran yang dikaji dengan baik (kapasiti teori 926 mAh/g, jauh lebih tinggi daripada 372 mAh/g grafit). Perbezaan utama antara dua gred:

Parameter	Hitam, Fe₃O₄ tulen fasa	Perang kemerahan (permukaan teroksida)
Kekonduksian elektronik	Tinggi (separuh logam; lompatan elektron antara Fe²⁺/Fe³⁺, ~10²–10³ S/cm)	Terdegradasi (Fe₂O₃ ialah semikonduktor, beberapa susunan magnitud lebih rendah)
Penghantaran kapasiti	Stabil; kedua-dua Fe²⁺ dan Fe³⁺ mengambil bahagian dalam tindak balas penukaran	Lapisan Fe₂O₃ permukaan mengambil bahagian; kapasiti teori lebih tinggi sedikit (1007 mAh/g) tetapi pudar praktikal lebih cepat
Kecekapan Coulombik kitaran pertama	Agak lebih tinggi	Lebih rendah (Fe₂O₃ menunjukkan kehilangan kapasiti tak boleh balik yang lebih besar)
Kestabilan berbasikal	bagus	Lebih teruk (lebih banyak tindak balas sampingan antara lapisan oksida dan elektrolit; SEI kurang stabil)
keputusan	Mengesyorkan	Tahap pengoksidaan mesti dinilai terlebih dahulu

Sebab teras: Anod bateri litium-ion memerlukan pengangkutan elektronik yang baik. Kekonduksian unggul Fe₃O₄ berbanding Fe₂O₃ adalah tepat mengapa magnetit digemari di kalangan anod jenis penukaran; lapisan oksida permukaan meningkatkan polarisasi dan mempercepatkan pudar kapasiti. Pengoksidaan ringan (beberapa nanometer pada permukaan) mempunyai impak yang terhad, tetapi serbuk teroksida sangat tidak disyorkan untuk penggunaan bateri.

Langkah Pengesahan yang Disyorkan

1.XRD: sahkan fasa utama ialah Fe₃O₄; semak puncak pembelauan Fe₂O₃ (sampel berwarna coklat kemerahan kemungkinan besar akan menunjukkan puncak γ-Fe₂O₃)

2.Pentitratan kandungan Fe²⁺ (kaedah dikromat): Fe₃O₄ tulen mempunyai nisbah Fe²⁺/Fe³⁺ teoritikal 1:2; kandungan Fe²⁺ yang lebih rendah dengan jelas menunjukkan pengoksidaan yang ketara.

3.Jika pengoksidaan adalah penting: pertimbangkan rawatan reduktif (pengurangan H₂), salutan karbon, atau bertukar kepada sumber Fe₃O₄ tulen fasa

Ringkasan

Untuk pelanggan bateri litium-ion: bekalkan Fe₃O₄.Fe₃O₄.Bekalkan fasa tulen hitam.Batch coklat kemerah-merahan hendaklah diuji tahap pengoksidaan sebelum penghantaran, atau secara alternatif dijual sebagai oksida besi (Fe₂O₃) untuk aplikasi lain, dengan produk dilabelkan dengan jelas sewajarnya.
