Sat Nano adalah pembekal terbaik serbuk oksida ferrik Fe3O4 nanopowderDi China, kita boleh menawarkan 50nm, 100nm dan saiz zarah lain. Sekiranya anda mempunyai pertanyaan, sila hubungi kami di sales03@satnano.com
Bagaimana untuk menyediakan serbuk oksida ferric Fe3O4 nanopowder? Mari kita memperkenalkan proses pembuatan secara ringkas, dan anda juga boleh mengikuti kaedah ini untuk membuatnya.
Langkah 1: Ukur 16 mililiter etilena glikol dengan silinder mengukur dan tuangkannya ke dalam bikar.
Langkah 2: Timbang 0.36 gram hexahydrate ferric chloride menggunakan keseimbangan dan tuangkannya ke dalam bikar dari langkah 1.
Langkah 3: Timbang 2.38 gram aditif menggunakan baki dan tuangkannya ke dalam bikar dari langkah 1.
Langkah 4: Timbang 0.36 gram polietilena glikol 20000 menggunakan baki dan tuangkannya ke dalam bikar dari langkah 1.
Langkah 5: Kacau campuran di atas secara magnetik selama 10 minit.
Langkah 6: Tuangkan campuran di atas ke dalam reaktor hidroterma kapasiti 50 mililiter dan bertindak balas pada 200 darjah Celsius selama 10 jam.
Langkah 7: Selepas tindak balas selesai, reaktor hidroterma secara semulajadi disejukkan ke suhu bilik, dan penyelesaian tindak balas diambil. Serbuk pepejal dikumpulkan oleh sentrifugasi, dibasuh tiga kali dengan air dan etanol deionisasi, dan dikeringkan untuk mendapatkan serbuk pepejal, iaitu tetroksida besi.

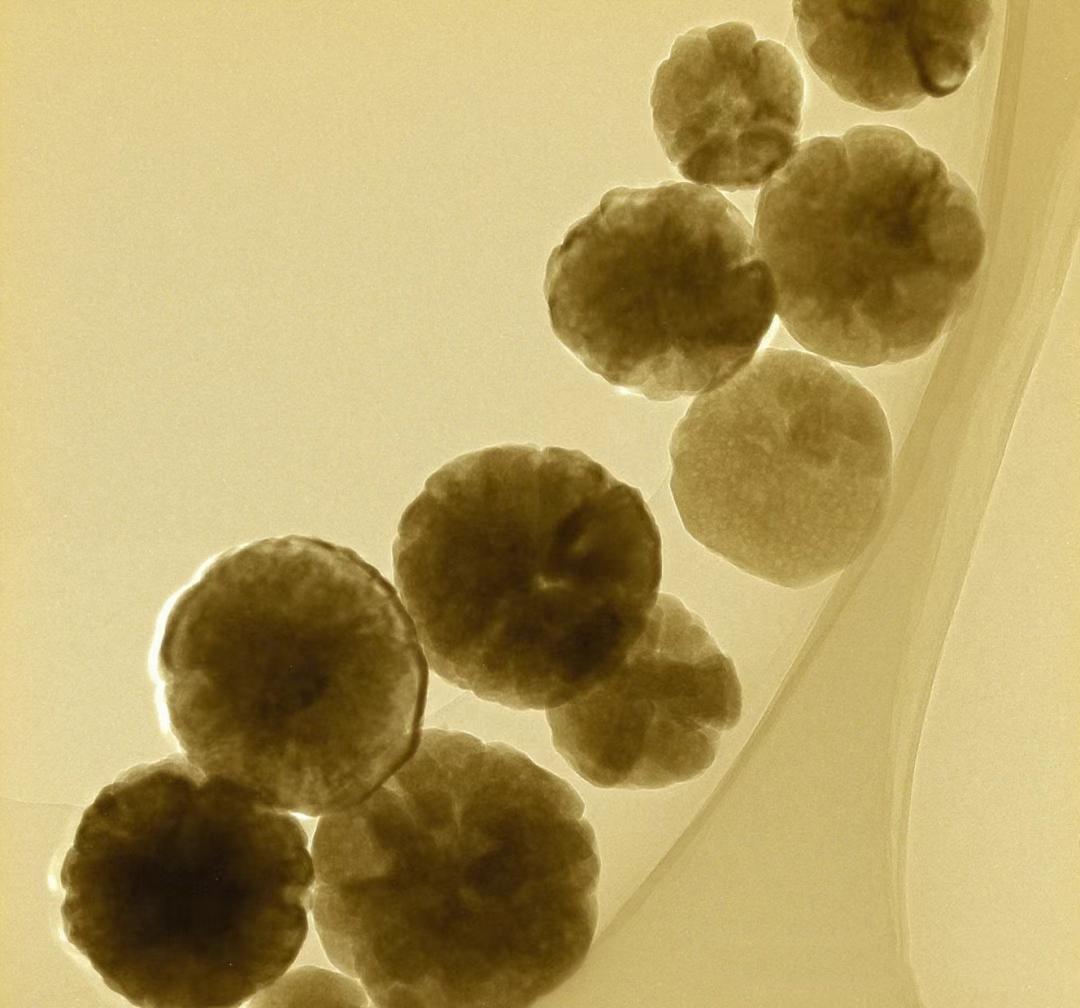

Besi oksida yang disintesis oleh kaedah ini adalah sfera dengan saiz zarah 200 nanometer. Panjang keseluruhan bahan kelihatan seperti ini:
